常用的管道檢漏的方法有哪些呢?
2022-08-18 17:10:23
管道檢漏是什么?常用的管道檢漏的方法有哪些呢?隨著鐵路的發展,供水規模也在逐步擴大。由于水資源的日益短缺,加之供水企業在輸水過程中出現的“跑、冒、滴漏"現象,給供水企業造成成本提高、水壓不足和供水困難等問題,主要是管網陳舊老化、銹蝕,外力破壞漏水等原因造成的損耗。

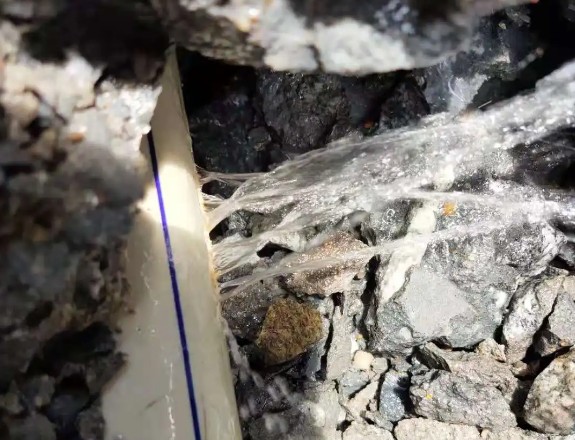

如果管道長期漏水而得不到及時發現和處理,不但浪費了寶貴的水資源,而且還會影響到供水企業經濟效益和社會效益,同時會造成道路損壞、堵塞交通,構筑物基礎下沉及房屋傾斜等一系列與群眾密切相關的問題,管道檢漏刻不容緩。
1、區域裝表法:指在漏水的大范圍區域
這個區域內的流量表與該地區的流出表進行統計比較,差值就是這個地區之間沒有計量損失,如果沒有其他計量消耗,就可以看出這個區間的漏水損耗。裝表分割區愈密,分段愈清晰,則每段漏水的情況愈了解。但裝表不能太密。不然無法確定漏點的準確位置,因而無法作為具體修補、破面的依據。
要點:漏水引起計量差
2、聽音法、聲振法
聽聲法是指利用某種傳聲工具聽漏聲,根據漏聲的大小和音質特點,從簡單的機械聽力棒到各種聽力泄漏儀,本質上應稱為聲振法。目前,快速發展是國內外最常見、最有效的方法,也是本次的重點介紹。
要點:漏水引發振動和發聲效應。
3、紅外法:
紅外線熱成像檢測利用紅外特殊波段的光電技術來探測物體的熱輻射,將其轉化為可用于人眼識別的圖像和圖象,對地下管網進行紅外掃描測量,當?shù)叵鹿芫W(wǎng)出現漏水時,局部地域與周圍的溫度差,紅外輻射情況會不同,紅外圖像會反映出這一區別,利用這一區別就能發現漏點,注意到由于地下排水,積水狀況可能因其他因素而異。由于不漏水因素也會產生紅外輻射,因此該方法的應用受到限制。
要點:漏水引發紅外輻射局部變化(溫度效應)。
4、探地雷達法:
使用電磁波掃描地下狀態,從反射信號中觀察地下物體的狀態分布。當然,它既清晰又準確。但由于地下介質和空氣不同,分層混亂,電磁波穿透有限,特別是水管周圍有水,噴嘴向下,更難看到。此外,此類儀器價格昂貴,尚未達到普遍使用階段。
要點:一直使用“雷達”于地下,應著眼于未來。

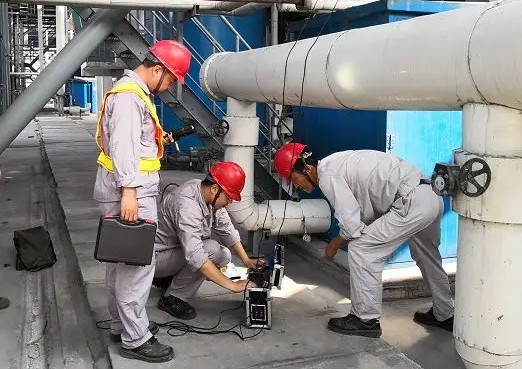

5、相關檢漏法:
原則上,它屬于聲振法。泄漏點引起的振動沿管道向兩側傳播。放置在兩側不同距離的傳感器收到泄漏點發出的聲波將有時間差,由管道聲速和泄漏點位置決定。其突出的優點是使用管道聲傳輸良好,直接在官方道路上測量,由儀器計算指定點,消除人的經驗因素,也可以避免檢測人員必須將工具帶到測量點,實際困難在于條件限制,必須有兩個傳感器直接接觸管道點,也非常清楚管道狀態:包括接線、彎曲、管徑、不同管道聲音傳輸速度和良好的聲傳輸條件。另一個因素是價格昂貴,對操作人員有一定的計算機應用技術要求。我國管網沒有特殊的檢測點,條件差,應用相當不方便,效果不理想,不能取代其他檢測手段完成檢測任務。
要點:相關檢漏法的技術先進,但實際制約條件較多,價格昂貴。
重點總結:這5種方法,就目前實踐中,利用最為普遍的就是聽音法,因為可以減少成本的同時,操作也比較簡單,便于攜帶,輕裝上陣。也不受外界干擾,精準度非常高,大家可以借鑒一下。
